Volumen de suministro:

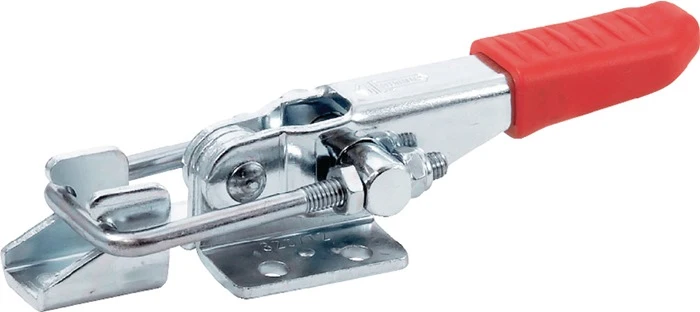

– Tensor de cierre GN 851 acero
Descripción del producto:
el yugo de sujeción puede ajustarse dentro del margen de ajuste – en la posición de sujeción, el yugo de sujeción y el brazo de sujeción son paralelos al plano de fijación de la pinza de bloqueo otras versiones bajo pedido

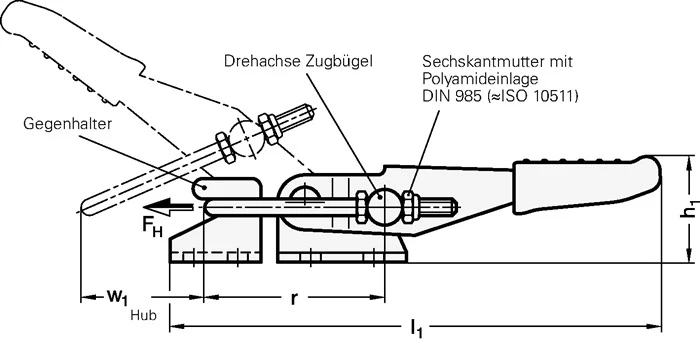

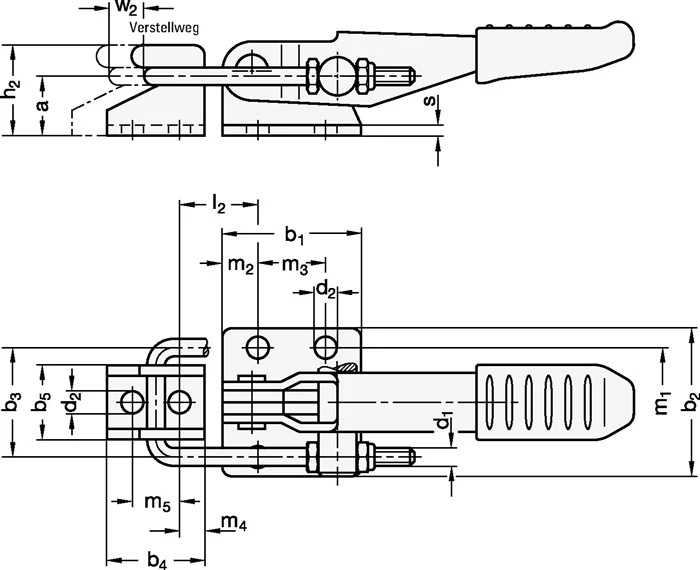

Datos técnicos:
– l2 mín.: 19mm
– a: 16mm
– h2: 25mm
– m1: 32mm
– r: 57 mm
– b1: 40mm
– m5: 14mm
– m3: 19 mm
– l1: 152mm
– b2: 44mm
– b4: 28mm
– h1: 30mm
– d1: M 6mm
– s: 3mm
– m4: 7mm
– d2: 6,5mm
– b3: 32mm
– m2: 10,5mm
– b5: 22mm
¡En caso de uso comercial, observe las normas de construcción!
