Volumen de suministro:

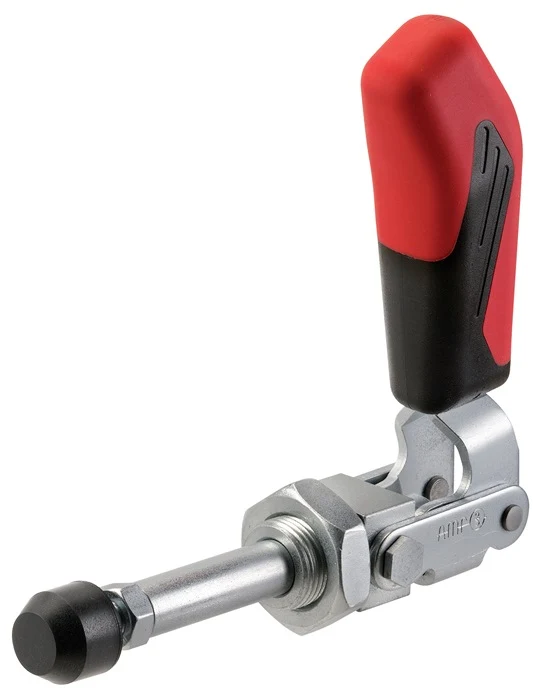

– Abrazadera de varilla de empuje nº 6844 tamaño 5
– Suministrado con tornillo de apriete galvanizado y templado nº 6880
Descripción del producto:
diseño corto – abrazadera de empuje y tracción – con guía de varilla de empuje larga – la abrazadera puede fijarse a paredes de chapa o atornillarse en cuerpos de fijación con roscas en la cara – versión de acero inoxidable disponible bajo pedido. Dimensiones CAD detalladas disponibles en soportes de datos a petición.

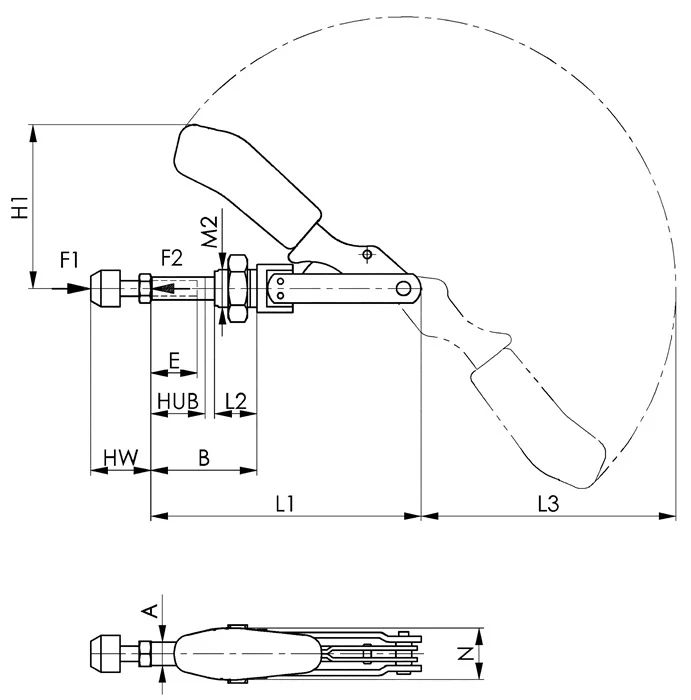

Datos técnicos:
– A: 16 mm
– L2: 24mm
– M2: M24x1,5mm
– HW mín.: 30mm
– L1: 175mm
– HW máx.: 50mm
– H1: 149mm
– F1: 4kN
– Altura total: 148mm
– F2: 4kN
– B: 92mm
– L3: 139mm
– E: 45mm
– M: M12mm
– N: 49mm
¡En caso de uso comercial, observe las normas de construcción!
