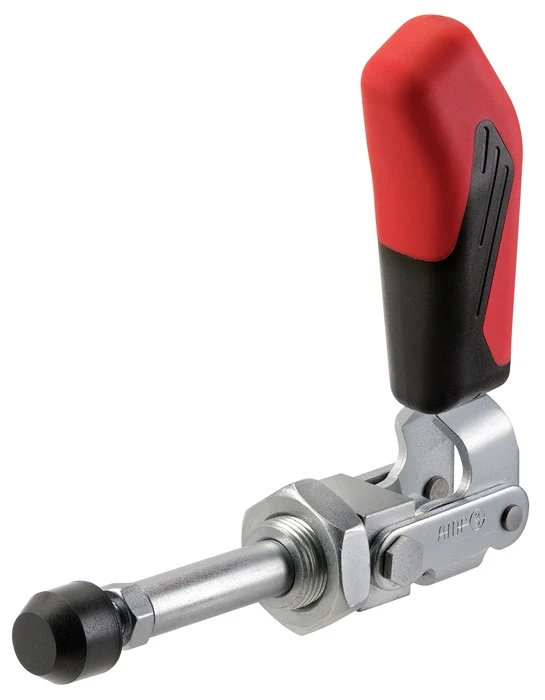

Abrazadera de varilla de empuje AMF nº 6844 tamaño 2 ( 4123665200 )

Volumen de suministro:
– Abrazadera de varilla de empuje nº 6844 tamaño 2
– Suministrado con tornillo de apriete galvanizado y templado nº 6880

Descripción del producto:
diseño corto – abrazadera de empuje y tracción – con guía de varilla de empuje larga – la abrazadera puede fijarse a paredes de chapa o atornillarse en cuerpos de fijación con roscas en la cara – versión de acero inoxidable disponible bajo pedido. Dimensiones CAD detalladas disponibles en soportes de datos a petición.

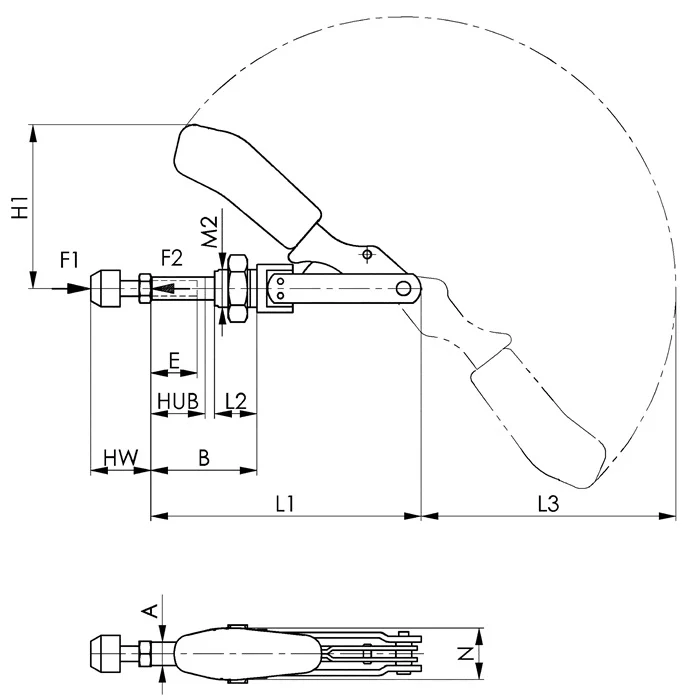

Datos técnicos:
– A: 10 mm
– L2: 13mm
– M2: M16x1,5mm
– HW mín.: 17mm
– L1: 68,5mm
– HW máx.: 25mm
– H1: 73mm
– F1: 1kN
– Altura total: 76mm
– F2: 1kN
– B: 36mm
– L3: 68mm
– E: 15mm
– M: M6mm
– N: 30,5mm

¡En caso de uso comercial, observe las normas de construcción!
