3S 40A Li-ion batería cargador de batería de litio 18650 BMS para motor de taladro Mínimo 20 unidades por pedido

Placa de protección de batería de litio A3 de 12.6 V 40 A.
Voltaje de carga: CC 12.6 V ~ 13.6 V.
Corriente de descarga continua: 40 A máximo (si el entorno de disipación de calor no es bueno, reduce la corriente de carga).
Corriente de carga continua: hasta 20 A.
Tamaño de la versión de equilibrio: 1.614×2.402×0.157 in

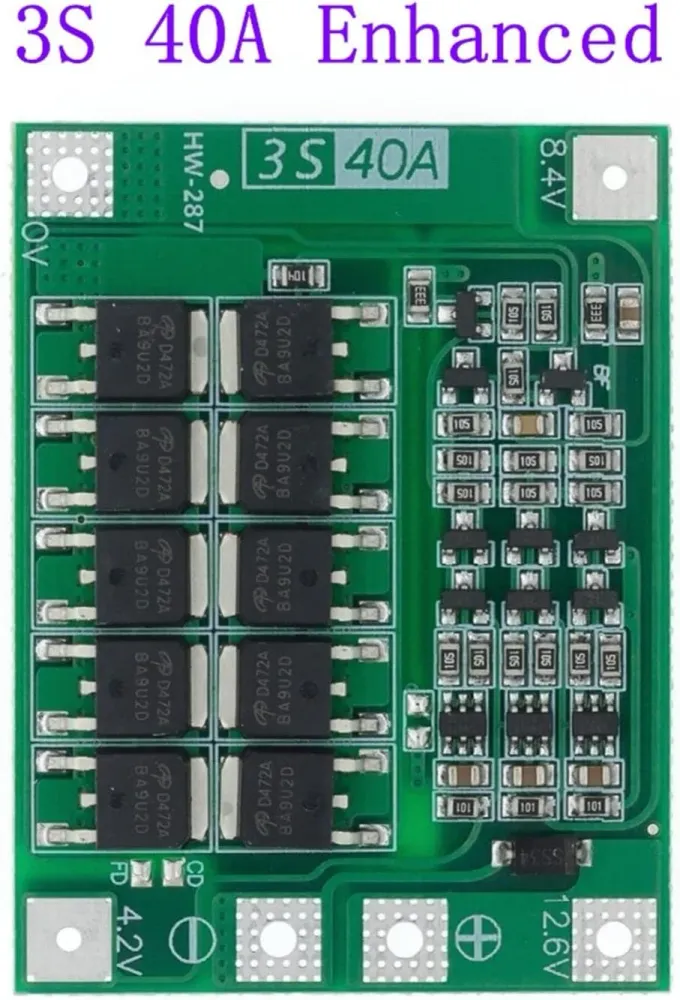

Tamaño de la versión mejorada: 1.614 x 2.165 x 0.157 in
Elección aplicable: aplicable al voltaje nominal de 3.7 V, batería de litio de 4.2 V completamente cargada.
(incluyendo 18650, 26650, batería de polímero de litio), se puede taladrar por debajo de 170 W.
Nota 1: Arranca con éxito el taladro requiere 3 baterías de alimentación 10C-20C, o 6 baterías de alimentación 5C-10C (modelos de batería de alimentación recomendados: vtc4, vtc4A, vtc5A, vtc6) OV y cable de 12.6V, utiliza alambre de cobre de 3 milímetros cuadrados o más (no se pueden utilizar hojas de níquel).
Nota 2: Conecta estrictamente 0V, 4.2V, 8.4V, 12.6V según el diagrama. No toques ningún componente en el tablero al soldar el cable. No hacer cortocircuitos intencionalmente.
Nota 3: Al soldar la batería por primera vez o cuando la carga está en progreso, siempre y cuando la batería individual supere los 4.2 V, la resistencia «430» se calentará y descargará (descarga a aproximadamente 4.19 V para detener el calentamiento). Si la resistencia «430» está muy caliente, comprueba si la línea incorrecta está conectada.
Preparación de hardware
Prepara módulo de protección de batería de litio 3S 12.6V 40A, batería, fuente de alimentación, resistencia de carga de alta potencia
La siguiente figura muestra el diagrama de descarga del módulo. La batería es de 3 cuerdas. La batería conectada necesita satisfacer la corriente de descarga de 40 A. Se puede realizar paralelando la batería o comprando una batería con una gran corriente de descarga. Por ejemplo, si la batería es de 2000 mAh y el múltiple de descarga es de 10 C, entonces solo se necesitan 3 cuerdas de 2 y la corriente de descarga es de 40 A.
La siguiente figura muestra el diagrama de carga de la batería. El voltaje de carga es CC 12.6 V ~ 13.6 V. La corriente de carga depende de la batería conectada, y el máximo no es más de 20 A.
